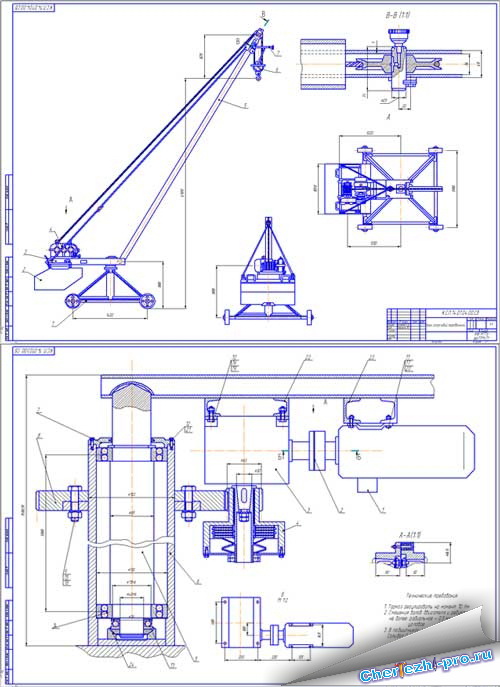

Как изготовить паспорт крана



В случае потери паспорта на кран, то его необходимо в кратчайшие сроки восстановить в специализированной организации, например в организации занимающийся экспертизой промышленной безопасности грузоподъемных механизмов. Этой организации необходимо передать или она самостоятельно по биркам, табличкам, внешнему виду, сможет определить тип, марку, производителя, т.е. идентифицировать объект паспортизации  и восстановить паспорт на данное техническое устройство.

Заполнение Основных сведений  дубликата паспорта крана в соответствии с формой паспортов кранов мостового типа (Приложением 7, ПБ 10-382-00) на примере — тали электрической г/п 2,0тн:

 1. Общие сведения

1.1.  Предприятие-изготовитель и его адрес

п/я В-8843 г. Фрунзе

1.2. Тип тали

электрическая канатная

1.3. Грузоподъемность полезная, т

2,0

1.4. Индекс тали

ТЭ200-56120-03У2

1.5. Заводской номер

1206

1.6. Год изготовления

1985

1.7. Назначение тали

перемещение грузов в закрытых помещениях

1.8. Группа классификации (режима) по ИСО 4301/1:
подъема

М5

передвижения тали

М5

1.9. Тип привода

электрический

1.10. Окружающая среда, в которой может эксплуатироваться таль:
       температура, °С:
             нерабочего состояния:
предельная паспорт наибольшая

+ 40

предельная наименьшая

— 40

             рабочего состояния:
предельная наибольшая

+ 40

предельная наименьшая

— 20

       относительная влажность воздуха, %, при температуре – 20 + 40°С (среднемесячное значение)

80

       взрывоопасность

нет

       пожароопасность

нет

       сейсмостойкость, баллов

нет

1.11.Ограничения по одновременной работе механизмов

нет

1.12. Возможность передвижения по криволинейномуучастку монорельса

да

1.13. Род электрического тока, напряжение, число фаз:
       цепь силовая

переменный, 380В, 50 Гц, трехфазный

       цепь управления

переменный, 380В, 50 Гц

1.14. Основные нормативные документы, в соответствии с которыми изготовлена таль (обозначение и наименование): ГОСТ 22584-77 «Тали электрические канатные. Технические условия», ТУ3-79-66, «Правила устройства электроустановок»



2. Основные технические данные

и характеристики тали



2.1. Основные характеристики тали:
       грузоподъемность полезная, т

2,0

       кратность полиспаста

2

       высота подъема (расстояние по вертикали от верхнегодо нижнего положения крюка), м

36,0

       вертикальный подход (расстояние по вертикали отопорной поверхности монорельса до зева крюка в его верхнемположении), м

1,310

2.2. Установочные размеры тали:
       база, м

1,150

       размер по буферам, м

2,135

расстояние по вертикали от нижней полки монорельсадо центра буфера тали, м
       тип и профиль пути

двутавровые балки

 № 24…36М                ГОСТ 19425-74

       минимальный радиус закругления пути (если предусмотрен), м

1,5

       максимальный уклон пути

0,001

2.3  Масса испытательных грузов, т
       при статических испытаниях

2,5

       при динамических испытаниях

2,2

2.4. Скорости механизмов

Механизм

Скорость, м/с

номинальная

минимальная

 (при наличии)

Подъема

0,13

Передвижения

0,33

2.5.Способ управления талью

с пола

(подвесной пульт)

2.6. Способ токоподвода к тали

гибкий кабель

2.7. Масса тали, т

0,690

2.8. Максимальная нагрузка колеса тали на рельс, кН (тс)

не более 8,0





3. Технические данные и характеристики

сборочных узлов и деталей



3.1. Электродвигатели

Параметры

Механизм

подъема

передвижения

Тип и условное обозначениеНапряжение, ВНоминальный ток, АЧастота, ГцНоминальная мощность, кВтЧастота вращения, об/мин

Продолжительность включений, %

Число включений за 1 ч

Исполнение

Количество электродвигателей

Степень защиты по ГОСТ 17494

АСВ2-31-4

380

50

3,0

1365

25

120

специальное

1

IP00

АОЛ22-4

380

50

0,4

1410

25

120

IM3081

1

IP44

3.1.1. Суммарная мощность электродвигателей, кВт 3,4

3.2. Схема электрическая принципиальная приведена на с. 31 настоящего паспорта

3.3. Перечень элементов электрооборудования

Обозначение

по схеме

Наименование и краткая

техническая характеристика

Тип

Количество

Примечание

К1.1, К1.2

Пускатель магнитный

двигателя механизма

подъема

2

К2.1, К 2.2

Пускатель магнитный

двигателя механизма

передвижения

2

S1…S5

Кнопочный пост

1

Y

Электромагнит

колодочного тормоза

1



3.4. Электромонтажные чертежи (схема электрических соединений и таблицы соединений)

приведены на с. 32 настоящего паспорта.

3.5. Схемы кинематические механизмов приведены на с. 33 настоящего паспорта.

3.5.1. Характеристика тормозов:

Параметры

Механизм

подъема

передвижения

Тип тормоза, системаКоличество тормозовДиаметр тормозного шкива, ммТормозной момент, НмКоэффициент запаса торможенияТип привода

Ход исполнительного органа, мм

Усилие привода, Н

Путь торможения механизма, м

колодочный

1



1,25

электромагнитный

грузоупорный

1

1,1

механический

нет



3.5.2. Схема запасовки каната, а также принятого способа крепления каната приведена на

с. 34 настоящего паспорта.

3.5.3. Характеристика каната (заполняется по сертификатупредприятия-изготовителя каната):
          конструкция каната и обозначение стандарта

11,5-Г—Н-1770 (180)

 ГОСТ 7668-80

          диаметр, мм

11,5

          длина, м

75,3

          временное сопротивление проволок разрыву, Н/мм2

1770

          разрывное усилие каната в целом, Н

75100

          расчетное натяжение каната, Н
          расчетный коэффициент использования

не менее 4,8

          нормативный коэффициент использования

4,5

          покрытие поверхности проволоки (ож, ж, с)

без покрытия

3.5.4. Характеристика крюка (заполняется по сертификатупредприятия-изготовителя крюка):
          тип

однорогий

          номер заготовки по стандарту и обозначение стандарта

10А-2

 ГОСТ 6627-74

          номинальная грузоподъемность, т

2,0

          заводской номер (номер сертификата, год изготовления)

1206

3.6. Предохранительные устройства, приборы безопасности и сигнализаторы:
3.6.1. Ограничители

Тип

Механизм, с которым функционально связан выключатель (место установки)

Расстояние до упора в момент отключения двигателя

Блокировка

Количество

Номер позиции, обозначение на принципиальной схеме

Механизм подъема

50 мм

нет

2

S6, S7



3.6.2. Прочие предохранительные устройства

Наименование

Тип

Назначение

Обозначение на принципиальной схеме



3.6.3. Буфера

Конструкция (жесткий, резиновый, пружинный)

Максимальный ход

Место установки

резиновый







нет

механизм передвижения



4. Свидетельство о приемке (сертификат)



Электрическая таль ТЭ200-56120-03У2

Заводской номер ____________________________

изготовлена в соответствии с нормативными документами ТУ3-79-66, ГОСТ 22584-77

Таль прошла испытания по программе приемо-сдаточных испытаний

и признана годной для эксплуатации с указанными в паспорте параметрами

Гарантийный срок службы 24 мес.

Срок службы при работе в паспортном режиме 10 лет

Ресурс до первого капитального ремонта 6300 моточасов



Место печати

____________

(дата)

Директор_____________________________
